Connector Pogo Pin

Dongguan Xinteng Electronics Co., Ltd. és un dels fabricants i proveïdors més fiables de connector pogo pin a la Xina, amb productes de qualitat i un bon servei. Benvingut a l'estoc a l'engròs a granel de connectors duradors de pogo pin aquí des de la nostra fàbrica. A més, hi ha servei personalitzat i servei OEM i ODM disponibles.

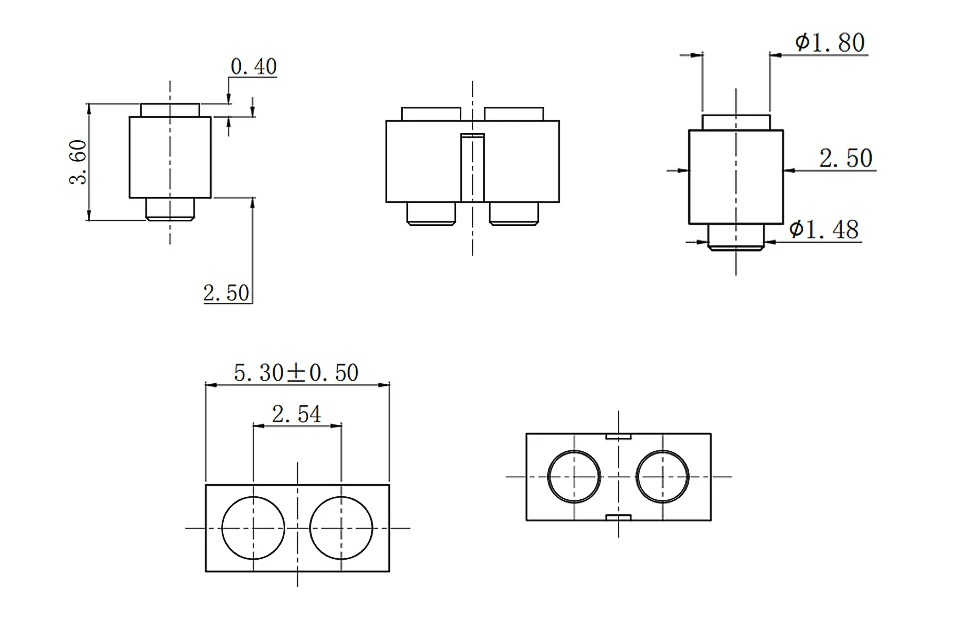

Aquest connector de 2-pins mascle i femella té un pas de 2,54 mm. Els pins de Pogo es poden configurar en formats DIP, SMT i -angle recte. La impedància de contacte d'un -pin és de fins a 50 miliohms, el corrent màxim pot arribar als 3 A i la vida útil és de fins a 10.000 cicles. Aquest connector, que no té imants, està muntat principalment a partir de pins Pogo i plàstic aïllant. La seva mida compacta i el rendiment baix-actual el fan adequat per a dispositius de mida petita i de baix-consum, com ara aparells electrònics de consum i aparells intel·ligents.

A més d'aquest connector de pins Pogo, si necessiteu un connector de pins Pogo personalitzat específicament per al vostre dispositiu, oferim serveis de personalització professionals adaptats als requisits d'espai i als escenaris d'ús del vostre dispositiu. Per als connectors personalitzats, podem produir mostres en un termini aproximat de 7 dies laborables i la producció a gran escala-en 25 dies laborables (el temps de lliurament es determina per la quantitat, amb terminis de lliurament més curts per a quantitats més petites).

Pas 1: definiu els requisits de l'aplicació.

D'acord amb els requisits de l'aplicació, determineu el corrent, la tensió, el nombre de cicles d'endoll{0}}d'entrada/de sortida-, els requisits d'impermeabilització, els requisits de forma, les limitacions d'espai i si la connexió és placa-a-, cable-a-o cable-a{{7}.

Pas 2: seleccioneu els pins Pogo i determineu el rendiment elèctric en funció dels requisits.

Els pins Pogo són el nucli del connector, de manera que el diàmetre del pin, el recorregut, la força de la molla i el material afecten el rendiment final del connector. Per exemple, els pins Pogo d'alta-actualitat solen tenir un diàmetre una mica més gruixut, com ara 1,0 mm o més.

Pas 3: Dissenyar l'exterior, que implica determinar la forma i la mida del plàstic aïllant.

Aïllar el plàstic pot semblar senzill, però en realitat requereix una experiència de disseny considerable. Tingueu en compte diversos factors, com ara la fixació de pins, el posicionament anti-bloqueig, la compensació d'errors d'espaiat i l'alleujament de l'estrès. Per exemple, si el client requereix impermeabilització, s'ha de proporcionar una ranura de segellat amb una junta tòrica-en el disseny, o la impermeabilització es pot aconseguir directament mitjançant el sobreemmotllament.

Pas 4 - Mètode de muntatge

Els diferents mètodes de muntatge determinen la fiabilitat de tot el conjunt del connector. Els mètodes de muntatge habituals inclouen DIP (inserció Dip-In-Place), SMT (muntatge a superfície), roscat i copa de soldadura. Els diferents mètodes de muntatge ofereixen diferents avantatges. Per exemple, la soldadura DIP és adequada per al muntatge en PCB; SMT és adequat per a dispositius petits que requereixen una alta precisió de muntatge; i els mètodes de crimpat de filferro o de recobriment-adhesiu són adequats per a aplicacions de filferro-a-filferro o cable-a-taula. A més, s'han de tenir en compte les plantilles de muntatge i la viabilitat de l'automatització durant el disseny per evitar rendiments de producció inestables.

Dongguan Xinteng Electronics Co., Ltd. és un proveïdor líder de solucions de connectors Pogo Pin d'alta-fiabilitat a la Xina, que integra R+D, producció i vendes. La fàbrica té una superfície de 2.700 metres quadrats. L'equip d'R+D format per 15 enginyers experimentats se centra en escenaris especials com ara innovació, miniaturització, corrent elevat, rendiment impermeable, alta corrosió i llarga vida.
La fàbrica i el muntatge automatitzat integrat proporcionen-tecnologia de connexió d'avantguarda per a l'electrònica d'automòbil, l'Internet de les coses, l'electrònica de consum, els equips mèdics de bellesa i altres camps, i promouen la innovació tecnològica global.
